Классификация консольных кранов по типам

Консольный кран – это компактное грузоподъемное оборудование, где груз перемещается по горизонтальной консоли, закрепленной на стене, колонне или опорной стойке. Такие краны используются для локального обслуживания рабочих мест, погрузки, разгрузки станков, участков сборки, зон ремонта, а также мелкосерийного производства. Они позволяют механизировать операции там, где установка мостового или козлового крана нецелесообразна.

Консольный кран на колонне

Представляет собой опорную стойку, которая закреплена на фундаменте. На ней в подшипниковых опорах установлена поворотная консоль. По стреле перемещается ручная или электрическая таль, обеспечивая подъем, а также горизонтальное перемещение груза.

Настенный консольный кран (кран-укосина)

Конструкция крепится к стене или колоннам здания, не требует отдельного фундамента. Это делает его одним из самых экономичных и компактных решений для локального подъема, а также перемещения грузов вдоль стены цеха или над линией оборудования. Кран-укосина включает жестко закрепленную консоль, талевый механизм, который перемещается по ее длине.

Консольный поворотный кран

Стрела консольного крана может поворачиваться вокруг вертикальной оси, обслуживая разные секторы рабочей зоны. Поворот осуществляется вручную или с помощью электропривода, угол поворота – от 180° до 360°, в зависимости от конфигурации площадки, а также требований безопасности.

Консольный неповоротный кран

У такого грузоподъемного оборудования стрела (консоль) жестко закреплена на колонне, стене или отдельной опоре. Она не имеет поворотного механизма. Перемещение груза осуществляется только в двух координатах – вдоль стрелы за счет передвижения тельфера (или тележки), а также по высоте за счет подъема или опускания крюка.

Виды консольных кранов по грузоподъемности

Грузоподъемность консольного крана составляет от 0,25 до 10 тонн. Наиболее востребованы модели от 0,5 до 2 тонн за свою компактность, функциональность, универсальность. Более тяжелые модели грузоподъемностью от 3 до 10 тонн применяются на участках с массивными заготовками, пресс-формами, штампами, крупными узлами машин. По запросу «СЗКЗ» проектирует консольные краны с повышенной грузоподъемностью, а также увеличенным вылетом консоли.

Этапы изготовления консольного крана

Производство консольного крана – это многоэтапный технологический процесс, который обеспечивает надежность, безопасность, соответствие грузоподъемного оборудования заявленным требованиям. Каждый этап строго регламентирован, проходит обязательный контроль качества.

Инженеры «СЗКЗ» подбирают тип конструкции (настенный, на колонне, передвижной), привод (ручной или электрический), исполнение (цеховое, уличное, специальное). На этом этапе выполняются прочностные расчеты металлоконструкции консольного крана, узлов крепления, подбирается таль, электрооборудование, рассчитывается стоимость проекта.

Готовый консольный кран проходит заводские испытания под нагрузкой. Отгружается на объект укрупненными узлами или в собранном виде. Монтаж выполняется специалистами с допусками НАКС. На этапе пуско-наладки проверяются все режимы работы – подъем, перемещение, поворот (если предусмотрен), срабатывание концевых выключателей, систем защиты. По итогам испытаний оформляется акт ввода в эксплуатацию.

Фото консольных кранов

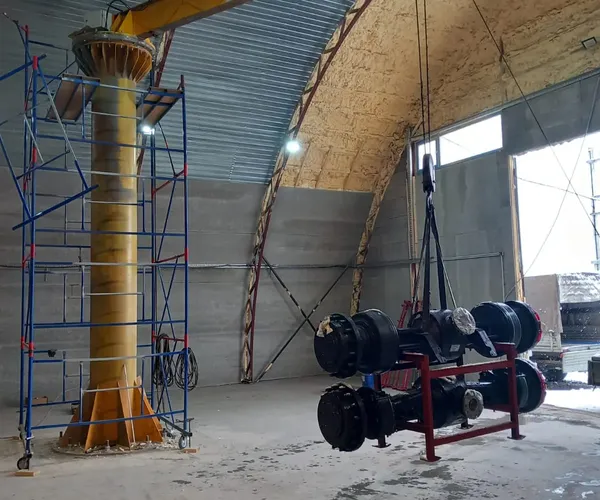

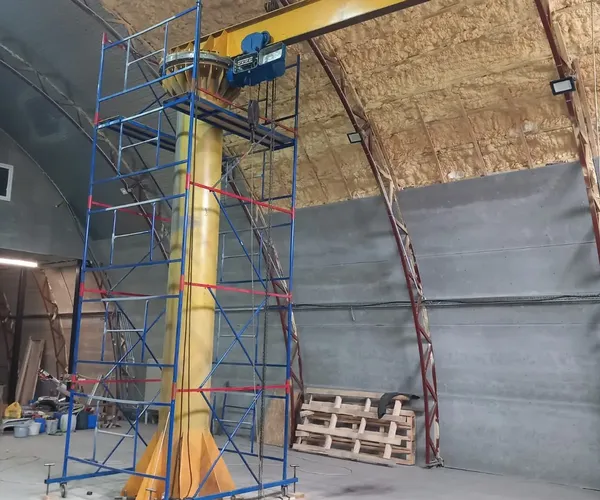

На фотографиях представлены реальные объекты, где установлены консольные краны, спроектированные и изготовленные специалистами «Северо-Западного Кранового Завода». Фото демонстрируют, как оборудование вписывается в инфраструктуру цеха.

Особенности производства консольных кранов

Основной объект внимания – консоль и ее крепление. На относительно компактный узел передается полный изгибающий момент от груза, а также собственного веса конструкции. Поэтому инженеры «СЗКЗ» уделяют особое внимание расчету стрелы, укосин, узлов крепления к стене, колонне или фундаменту, а также проверке прочности строительных конструкций, к которым планируется крепление консольного крана.

Основные особенности:

Стрела и укосины рассчитываются с учетом класса нагружения (режима работы) – от редкого (А1) до очень интенсивного (А7).
При проектировании учитывается не только статическая нагрузка, а еще боковые усилия, рывки, перекосы при неравномерной загрузке, особенно при ручном повороте.
Для настенных консольных кранов и оборудования на колоннах подбираются анкера, закладные детали, фланцы, кронштейны с учетом несущей способности стены или колонны.
Строгое соблюдение геометрии необходимо для обеспечения легкого хода механизмов, отсутствия перекосов.
Закладывается возможность дальнейшей модернизации.

Купить консольный кран у производителя «СЗКЗ»

На «Северо-Западном Крановом Заводе» можно купить поворотно консольный кран со скоростью оборота 0,5 об/мин. По запросу возможно увеличение скорости. Производим грузоподъемное оборудование в общепромышленном, взрывозащищенном, пожаробезопасном, специальном исполнении с учетом реальных условий эксплуатации. Проводим многоступенчатый контроль качества. Гарантируем надежность оборудования.

Причины купить консольный кран у производителя «СЗКЗ»:

собственные производственные мощности;
обязательные испытания под нагрузкой;
изготовление, монтаж, пуско-наладка специалистами с допусками НАКС;
соответствие оборудования ГОСТ, требованиям промышленной безопасности;
гарантия до 3 лет (при монтаже специалистами «СЗКЗ»);
сервисное, гарантийное, постгарантийное обслуживание;
поставка, монтаж по всей России.

Стоимость консольного крана

На сайте указана цена изготовления грузоподъемного оборудования в стандартном общепромышленном исполнении. Стоимость консольного крана рассчитывается индивидуально. Она зависит от грузоподъемности, угла поворота, вылета стрелы, высоты подъема, типа крепления, исполнения, а также от комплектации.

Оплата, монтаж, доставка

Для каждого клиента индивидуально подбираем условия оплаты. Доставляем заказы по всей России. Поставляем оборудование с полным комплектом документов. Наши специалисты выполняют монтаж, а также пуско-наладочные работы в соответствии с ГОСТ.

Часто задаваемые вопросы

Консольная кран-балка – что это?
+

Грузоподъемное оборудование, которое подразумевается под словосочетанием «консольная кран-балка» – это консольный кран. Это название часто встречается в обиходе. Однако правильнее использовать термин «консольный кран», чтобы избежать путаницы с совершенно другим типом кранового оборудования – кран-балкой мостового типа.
В чем преимущества консольного крана по сравнению с мостовым?
+

Конструкция с консолью компактнее, дешевле по металлоемкости, проще в монтаже. Она не требует подкрановых путей, разгружает пол, позволяет механизировать работу на отдельных участках без установки большого мостового крана на весь цех.
Какова высота подъема консольного крана?
+

Для стационарных кранов высота подъема обычно достигает 10 м (при необходимости может быть увеличена по спецзаказу), для передвижных – до 5 метров с возможностью изготовления вариантов с большей высотой по индивидуальному проекту.
Что такое кран консольный двухплечевой, зачем он нужен?
+

Это грузоподъемное оборудование, у которого не одна, а две консоли, расположенные по разные стороны опоры (колонны или стойки). Используется там, где нужно обслуживать сразу несколько зон – например, два ряда станков по обе стороны прохода, цех и прилегающий склад, внутреннюю и наружную сторону стены.
Как проходит монтаж консольного крана?
+

Монтаж включает подготовку, а также проверку основания или места крепления, установку, выверку конструкции, крепление к стене, колонне или фундаменту, подключение электрики, пуско-наладку, испытания под нагрузкой. Все работы выполняются в соответствии с требованиями ГОСТ, промышленной безопасности.
